N6（Ni200）
材料牌號
N6（Ni200）
Ni201鎳帶對美國牌號：N4，N6 對應的是ASME II 中的Ni201和Ni200, 即低碳純鎳和普通純鎳（即N4 / Ni201， N6 / Ni200）
鎳帶執行標準：N4/N6純鎳帶生產執行標準GB/T2072-2007
鎳帶狀態：（維氏硬度）：硬態（Y），半硬（Y2）,1，4硬（Y4），軟態（M）
鎳帶規格：寬帶：2~330mm 厚度：0.05~1mm 長度：>=3000mm
鎳帶純度：99.95%以上
鎳帶特性：具有良好的光澤、延展性、可焊性
N4，N6純鎳帶的區別：N4，N6的區別是在于C的含量即: 分別低碳純鎳和普通純鎳
N4，N6 對應的是ASME II 中的Ni201和Ni200, 即低碳純鎳和普通純鎳（即N4 / Ni201， N6 / Ni200）
N4 Ni%=99.9%, C%=0.01%Max,
N6 Ni%=99.5%-99.6% C%=0.10%Max
純鎳的耐腐蝕性能
純鎳特別能耐堿的腐蝕,不論在高溫或熔融的堿中都比較穩定，所以主要用于制堿工業。在常溫下鎳在海水和鹽類溶液及有機介質（如脂肪酸、酚、醇等）中極為穩定。不耐無機酸腐蝕，在醋酸和蟻酸中也不穩定。
純鎳是種銀白色金屬，由于具冇優良的耐蝕性，較高的電真空性能和電磁控制性能，廣泛應用于化工、機械電子，食品等方面。純鎳具有優良的焊接性能和加工性能。鎳及鎳合金W加工成管棒線板帶箔材產品。
N6是工業上應用最廣泛的材料，它具有很好的機械性能，在許多腐蝕環境中具有優良的耐蝕性能，特別耐燒堿的腐蝕。
鎳的耐腐蝕性能
1、鎳在露天下鎳表面形成極致密和堅固的保護膜。
2、在有二氧化硫和硫化富的空氣中、鎳的腐蝕速度為0.001?0.001臺米/年，在海洋大氣下為0. 0001-0. 00013亳米/年，在農村地區為0. 00003?0.00013毫米/年，在天然淡水中為0. 003亳米/年，在海水中為 0. 13毫米/年。
3、蒸氣冷凝水對鎳的影響很小。但冷凝水被空氣和一.氧化碳飽和時(30%空氣和70%C02),在120°C腐蝕速度高達0. 22毫米/年。
4、無機酸,特別是硝酸和亞硝酸，對鎳的作用極強烈。碳酸鹽，硝酸鹽，硫酸鹽，氯化物和醋酸的堿性和中性溶液對鎳影響極小，腐蝕 速率為0.013亳米/年，但這些鹽類的酸性溶液與鎳反應強烈，達到1亳米/年。
5、在苛性堿溶液中，由于線表而形成堅固的保護膜，甚至在高溫下也極穏定(0. 01-0. 003毫米/年)。
6、鎳在無水氨氣中不腐蝕，在10%以上的濃氨溶液中和有空氣存在的條件下，鎳的腐蝕顯著。

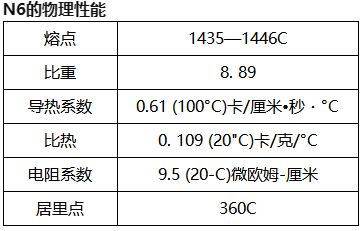

鎳及鎳合金加工材的性能指標

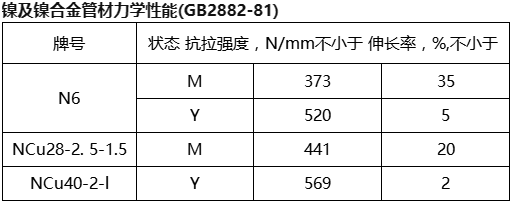

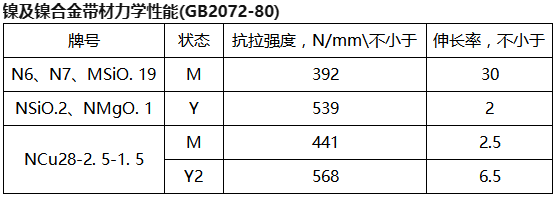

鎳及鎳合金帶材力學性能(GB2072-80) 鎳及鎳合金管材力學性能(GB2882-81)
鎳及鎳銅合金棒材室溫縱向力學性能(GB4435-84)
鎳及鎳合金線性能(GB3H3、3120、3121-82)

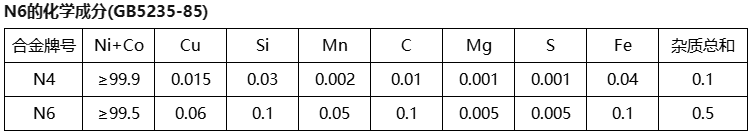

鎳及鎳合金牌號及化學成份(GB5235-85)
